第一章 简介
LD750W-SB-75T是一种具有多路输出的AC/DC中功率电源，整个电源采用最新电路设计，具有结构紧凑、性能可靠。整机稳压精度高，输出效率高，输入电压范围宽，输入具有过压保护，输出具有过流保护、过压保护及短路保护，整机具有告警功能、电池充电功能，冷却采用自然方式。 整个电源严格按安规要求设计，符合信息技术设备安全标准要求。
第二章 技术指标
一、环境条件
1、工作温度：-25℃～+50℃
2、贮存温度：-40℃～+70℃
3、相对湿度：10%～90%
4、海拔高度：≤3000m
5、大气压力：70～106KPa
6、散热方式：自然传导散热
7、工作环境：无导电爆炸尘埃，无腐蚀和破坏的气体和蒸汽，无剧烈的震动和冲击
二、输入特性
项目 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 |
输入电压范围 | VAc | 187 | 220 | 264 | |
输入频率 | Hz | 48.5 | 50 | 52.5 | |
输入功率因数 | - | - | 99.5 | 额定输入/输出 |
三、输出电气特性
1、基本输出特性
输出电压 | 输出电压 范围 | 输出电流 范围 | 负载 调整率 | 源调 整率 | 纹波+噪声 |
+75V | 40～75V | 0.2～10A | ≤±2％ | ≤±1％ | 450mV |
备注：纹波(峰-峰值)测量必须在额定输入电压和负载内进行，且测试时需在输出端加并0.1UF瓷片电容和10UF电解电容各一个，示波器带宽为20MHｚ进行测量。
3、其它输出特性
项目 | 单位 | 最小值 | 典型值 | 最大值 | 测试条件 |
输出功率 | W | - | 750 | - | 满载输出 |
输出效率 | ％ | - | 92 | - | 220VAC输入，满载输出时 |
温度系数 | /℃ | - | - | 0.05％ | |
动态响应过冲 | % | - | - | ±5 | |
动态响应恢复时间 | us | - | - | 500 | 25%～50%-25%或50%～75%-50%负载变化 |
开机输出延迟 | S | - | 5 | 220Vac | |
开关机过冲 | % | - | - | ±5 | |
输出上升时间 | ms | - | - | 500 | 输出电压从10%上升至90%，额定负载 |
四、保护功能
项目 | 单位 | 有/无 | 最小值 | 典型值 | 最大值 | 恢复特性 |
输入过压保护 | V | 有 | - | - | - | 可自恢复 |
输入过压保护恢复点 | V | 有 | - | - | - | |
输入欠压保护 | V | 有 | 119 | - | 161 | |
输入欠压保护恢复点 | V | 有 | 187 | - | - | |
+75V输出过压保护 | V | 有 | - | 82.5 | - | 可自恢复 |
+75V输出过流保护 | A | 有 | - | 10.5 | - | 其它路满载测试 |
短路保护 | 有 | 可长期短路，可自恢复 |
五、安规及绝缘等级
项目 | 等级 | 标准（或测试条件） |
安规认证 | 设计符合UL60950和EN60950标准的要求 | UL60950 EN60950 |
绝缘电压（输出对地） | 500Vac | 500Vac /1分钟 /漏电流≤10mA |
绝缘电压（输入对地） | 1500Vac | 50Hz /1500Vac /1分钟 /漏电流≤10mA |
绝缘电压（输入对输出） | 3000Vac | 50Hz /1500Vac /1分钟 /漏电流≤10mA |
绝缘电阻 | 2MΩ | 在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于2MΩ |
备注：测试时去掉放电管。
六、EMC
项 目 | 技术要求 | 备 注 | |
抗 电 强 度 | 标准 | 输入对输出1500Vac/10mA/1min无击穿、飞弧现象(不带外壳) | GB4943-2001 EN60950-2000 |
输入对大地1500Vac/10mA/1min无击穿、飞弧现象 | |||
输出对大地500Vdc/5mA/1min无击穿、飞弧现象 | |||
绝 缘 电 阻 | 输入对输出 | ≥2MΩ@ 500Vdc 环境温度为28-30℃，相对湿度为90% | YD/T1058-2000通信用高频开关组合电源标准4.4.5 YD/T731-94通信用高频开关整流器标准4.6.1 |
输入对大地 | ≥2MΩ@ 500Vdc 环境温度为28-30℃，相对湿度为90% | ||
输出对大地 | ≥2MΩ@ 500Vdc 环境温度为28-30℃，相对湿度为90% | ||
电磁兼容性要求 电磁兼容性要求
| 辐射干扰 | CLASS B | EN55022 |
传导干扰 | CLASS B | ||
接触放电 | ±8KV | IEC61000-4-2 | |
空气放电 | ±4KV/±15KV | ||
浪涌冲击 | 线－线 2KV | EN61000-4-5 | |
线－地 4KV | |||
接触电流 | ≤1.5mA | GB4943-2001 | |
接地电阻 | < 0.1Ω | ||
备注：该项目的指标要求满足YD 1139-2001《900/1800MHz TDMA数字蜂窝通信系统的电磁兼容性要求和测量方法 第二部份：基站及其辅助设备》；YD/T1212.8-2004《无线通信设备电磁兼容性要求和测量方法 第8部份：短距离无线电设备(9kHz-40GHz)》。
七、其他特性
项目 | 指标要求 | 性能 |
音响噪音 | 55dB(A)，测试距离1m | 通过 |
MTBF | ≥100000H | |
防雷要求 | 差模2KV/±5次 共模4KV/±5次 电源正常工作保护回路中有串联保险管 | 通过 |
振动 | 样品在三个互相垂直的方向上能经5～500Hz的随机振动，其中5～10Hz频率范围的加速度谱密度为10m2/S3, 10～200Hz频率范围的加速度谱密度为3m2/S3, 200～500Hz频率范围的加速度谱密度为1m2/S3,每方向30分钟。 | 通过 |
冲击 | 半正弦波，加速度为20G，脉冲宽度为11ms，X、Y、X三方向，各三次。 | 通过 |
防尘 | 有一定的防尘功能 | 通过 |
气味 | 无异味或有害性气体 | 通过 |
失效隔离 | 电源模块失效后做到可靠隔离 | 通过 |
高温老化 | 在环境温度50℃下，满载加电持续4小时，电源应能正常工作，取出冷却2小时，电源应能正常工作。 | 通过 |
第三章 外形图、接口定义及端子型号
一、整机外形图／安装尺寸图／端子接口定义

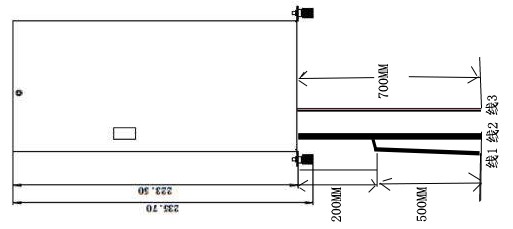

整机尺寸：L（235.7mm）*W（113mm）*H（56mm）
二、端子型号
连接线需求：（见上图）
1、线1：CAN通信线,线长700mm。
2、线2：DC输出线，线长700mm，线序及接线端子，锁扣端为正。
3、线3：AC输入线，线长700mm，采用国标3插。
第四章 安全使用事项
一、开箱
检查设备是否在运输途中有损坏。保留包装材料，直到电源设备全部模块单元已经过登记和检查。
二、通则
● 模块单元的空气通道不应受到阻挡。
● 电源设备任何导电部分与金属部件之间的距离必须符合相关安全标准。
三、安全保护事项
● 一旦设备的安全保护受到损坏，设备必须停止工作并参考有关的维护规定处理。
● 当电源设备从寒冷环境转到温暖环境时，凝露可能会造成危险问题，所以接地要求必须严格执行。必须由有资格的人员才能将设备连接到动力电源上去。
● 切断电源必须停机四分钟，使电容有充分的放电时间以后，才能对电源设备进行维护处理。
四、注意事项
● 电源应在规格书中规定的环境条件下使用；
● 不得随意调节电源中的电位器；
● 使用时，电源应保持良好的通风、散热；在开机或使用过程中，发现冒烟或难闻气味，应立即关掉电源。
第五章 包装、运输、贮存
一、包装：
包装箱上有产品名称、型号、厂家标识、厂家质量部门的检验合格证、制造日期等；包装箱内有产品规格书，附件清单。
二、运输：适应于车、船、飞机运输，运输中应遮蓬，防晒，文明装卸。
三、贮存：
产品未使用时应放在包装箱内，仓库环境温度-40～+70℃相对湿度为10%～90%，仓库内不允许有有害气体，易燃，易爆的产品及有腐蚀性的化学产品，并且无强烈的机械振动、冲击和强磁场作用。包装箱应垫离地至少20cm高，距离墙壁、热源、窗口式空气入口至少50cm，在本规定条件下的贮存期一般为2年，超过两年后应重新进行检验。
